Technický zázrak z krabice od vloček: Jak krystalka naučila lidi poslouchat rádio a proč se kolem ní dodnes vyprávějí neuvěřitelné historky

Představ si rádio, které funguje zcela bez baterií, bez zásuvky a bez elektrického napájení. Žádné nabíjení, žádné vypínače, žádné elektronky, které se musí zahřívat. Jen kus drátu, cívka, jednoduchý detektor a sluchátka. A přesto z nich začne hrát hudba nebo hlas moderátora.

Tohle není sci-fi ani trik z kouzelnického představení. Je to krystalka, jeden z nejjednodušších rozhlasových přijímačů, jaké kdy člověk vymyslel.

Své místo má v historii radiotechniky, v dílnách domácích kutilů i ve vzpomínkách generací, které vyrůstaly s časopisem ABC mladých techniků a přírodovědců. Pro někoho představovala první setkání s elektronikou, pro jiného důkaz, že i z několika součástek a trochy trpělivosti lze sestavit něco, co skutečně funguje.

A její největší kouzlo? Nepotřebuje vlastní zdroj energie. Tu získává z rádiového signálu, který zachytí anténa. Jenže právě proto má také své limity: bez dostatečně silného vysílání, dobré antény a citlivých sluchátek zůstane tichá.

Ind, Němec a kočičí vous: Kdo vlastně vymyslel krystalku?

Kdybychom chtěli krystalce vystavit rodný list, narazili bychom na problém. Nemá totiž jediného vynálezce. Její vznik byl výsledkem několika objevů a experimentů, které na sebe navazovaly.

V roce 1874 německý fyzik Karl Ferdinand Braun zjistil, že kontakt tenkého kovového hrotu s krystalem galenitu, tedy minerálem tvořeným sulfidem olovnatým, vykazuje zvláštní elektrické vlastnosti. Proud mohl za určitých podmínek procházet jedním směrem snáze než opačným. Tento jev se nazývá usměrňování a později se stal základem polovodičových detektorů.

Tehdy ovšem ještě nešlo o hotové rádio. Braunův objev čekal na dobu, kdy se začnou prakticky využívat elektromagnetické vlny k bezdrátovému přenosu zpráv.

Významnou roli sehrál také indický fyzik Jagadíš Čandra Bose, který se zabýval detekcí elektromagnetických vln a v roce 1901 podal patentovou přihlášku na polovodičový detektor. Jeho práce patřila k důležitým krokům ve vývoji bezdrátové techniky.

A potom tu byl Američan Greenleaf Whittier Pickard. Ten na počátku 20. století zkoumal vlastnosti různých materiálů a v roce 1906 si nechal patentovat detektor využívající kontakt kovového hrotu s krystalem k zachycení rádiových signálů.

Právě s tímto typem detektoru se pojí slavné označení cat’s whisker, česky kočičí vous. Šlo o tenký kovový drátek, kterým se jemně dotýkalo povrchu krystalu. Radioamatér tak hledal místo, na němž detektor pracoval nejlépe.

Nebyl to tedy příběh jediného génia, který jednoho rána vstal z postele a vynalezl rádio. Byla to postupná práce několika generací experimentátorů.

Více o historických souvislostech najdeš zde:

• Computer History Museum – objev usměrňovacího jevu v roce 1874
• Computer History Museum – Bose, Pickard a vývoj krystalových detektorů

Dráty z oken a krabice od ovesných vloček

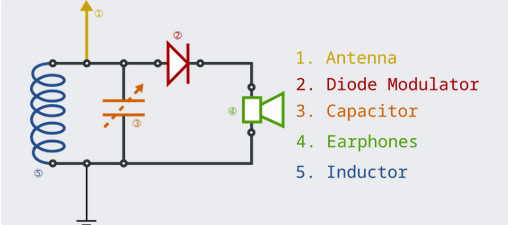

Na krystalce je fascinující, že nepotřebuje složitou elektroniku. Její základní součástky jsou jednoduché, ale každá má důležitou úlohu.

1. Anténa a uzemnění

Krystalka nemá zesilovač, a proto musí pracovat s energií, kterou dokáže zachytit z vysílaného signálu. Kutilové si pomáhali dlouhými dráty nataženými na zahradě, mezi budovami nebo podél vhodných konstrukcí.

Důležité bylo také uzemnění, které tvořilo součást anténního obvodu. Kvalita antény a jejího zapojení mohla rozhodovat o tom, zda se ve sluchátkách ozve rozhlasový hlas, nebo jen ticho.

Dlouhý drát natažený přes zahradu mohl být pro sousedy důvodem k nelibosti, zvlášť pokud překážel nebo vedl přes cizí pozemek. S anténou se ale vždy muselo zacházet opatrně: nesměla se dostat do blízkosti elektrického vedení a improvizované uzemnění přes domovní rozvody není bezpečným univerzálním řešením.

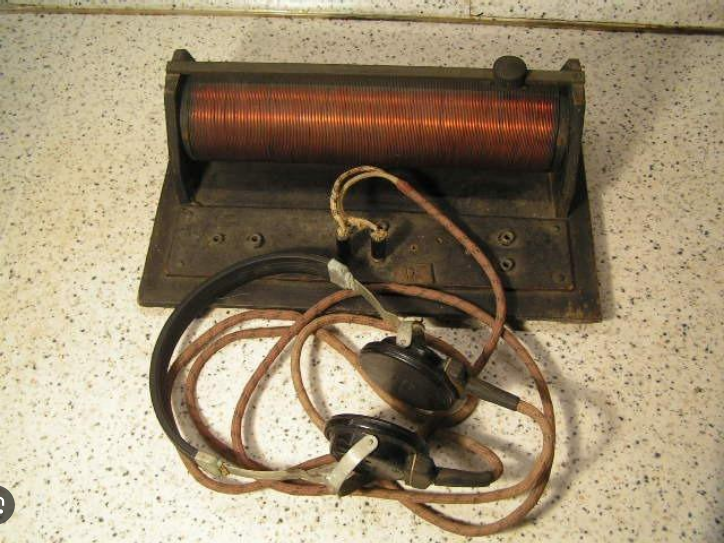

2. Cívka neboli ladič

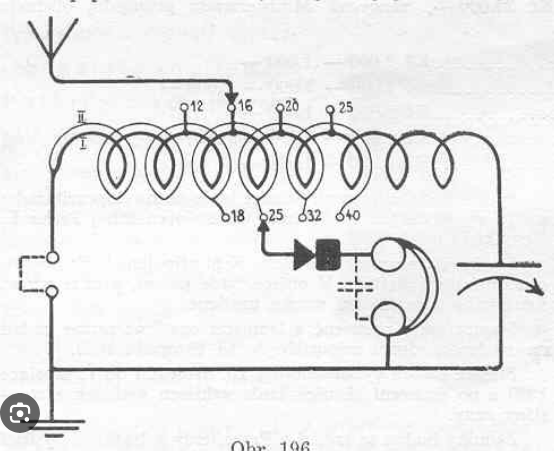

Cívka pomáhá společně s kondenzátorem vytvořit ladicí obvod, který vybírá požadovanou frekvenci. V nejjednodušších konstrukcích se používal drát navinutý na vhodném válci.

Kutilská fantazie neměla hranice. Válcem mohla být papírová trubice, kartonový obal nebo jiný izolační materiál. V amerických návodech se objevovaly i krabice od ovesných vloček. Nešlo o žádnou zázračnou vlastnost obalu — důležité bylo, že se na něj dal navinout drát.

A právě tady začínalo kouzlo domácího bastlení. Člověk mohl mít na stole něco, co ještě před chvílí vypadalo jako odpad z kuchyně, a za chvíli z toho vznikla součást skutečného přijímače.

3. Krystalový detektor

Tohle bylo srdce klasické krystalky. V tradičním provedení tvořil detektor kousek galenitu a jemný kovový hrot, který se dotýkal jeho povrchu.

Jenže najít správné místo nebylo vždy snadné. Hrot se musel opatrně posouvat a hledat bod, v němž detektor dokázal signál usměrnit. Rozdíl mezi tichými sluchátky a slyšitelnou stanicí někdy představoval pohyb o pouhý zlomek milimetru.

Kutil tedy seděl u stolu, jemně posouval drátek a trpělivě zkoušel, dokud se neozvalo vytoužené zapraskání nebo hlas rozhlasového moderátora.

4. Citlivá sluchátka

Tady se ukazuje, jak málo energie krystalka skutečně nabízí. Protože nemá zesilovač, potřebuje sluchátka, která dokážou vytvořit slyšitelný zvuk i při velmi malém elektrickém výkonu.

Často se proto používala citlivá sluchátka s vysokou impedancí. Běžná sluchátka od mobilního telefonu zpravidla nejsou pro jednoduchou krystalku ideální.

Ne proto, že by se „spálila nedostatkem energie“, jak se někdy s nadsázkou říká. Prostě by nemusela být dostatečně citlivá, aby slabý signál proměnila v dobře slyšitelný zvuk.

Šílenství jménem Ábíčko

Když 22. ledna 1957 vyšlo první číslo časopisu ABC mladých techniků a přírodovědců, začala se psát historie jednoho z nejznámějších československých časopisů pro děti a mládež.

Pro celé generace čtenářů se stal branou do světa techniky, přírody, modelářství a nejrůznějších kutilských pokusů. Jeho čtenáři si vystřihovali papírové modely, stavěli vlastní konstrukce a objevovali, že technika nemusí být jen něco, co se kupuje hotové v obchodě.

Krystalka do tohoto světa dokonale zapadala. Jednoduchý přijímač představoval ideální příležitost, jak pochopit základy radiotechniky a vyzkoušet si vlastní schopnosti.

Je ale dobré rozlišovat mezi doloženou historií časopisu a vzpomínkami na to, jak přesně se krystalky stavěly v jednotlivých školách či kroužcích. Bez konkrétních dobových návodů a školních materiálů nelze tvrdit, že jejich výroba byla všude povinnou součástí výuky.

Postupem času navíc nebylo nutné spoléhat jen na přírodní krystal a citlivý kovový hrot. Germaniová dioda nabídla praktičtější způsob detekce signálu. Odpadlo zdlouhavé hledání citlivého místa na krystalu a konstrukce se mohla výrazně zjednodušit.

Dioda přitom nebyla kouzelnou součástkou, která by do rádia dodávala energii. Její úlohou bylo usměrnit vysokofrekvenční signál tak, aby bylo možné získat zvukovou informaci, kterou obsahoval.

Pokud tě zajímá historie časopisu, můžeš začít zde:

• Radio Prague International – časopis ABC a jeho historie
• Encyklopedie časopisu ABC – ročník 1957

Vysávají krystalky sousedům signál?

Představ si, že si natáhneš přes zahradu dlouhý drát, připojíš ho ke krystalce a večer si spokojeně posloucháš rádio. Jenže soused, který si právě pořídil drahý přijímač, najednou tvrdí, že mu kvůli tvému drátu přestala hrát oblíbená stanice. A je oheň na střeše!

Mezi radioamatéry se tradovaly historky o sousedských sporech kvůli anténám, rušení a nejrůznějším domácím experimentům. A když se do podobného sporu vložila pořádná dávka české povahy, údajně nechyběly ani výhrůžky sekerou.

Mohla ale krystalka sousedovi skutečně ukrást signál? Do jisté míry může připojený přijímač ovlivnit elektrické vlastnosti anténního obvodu, ale představa, že několik krystalek vysaje z celé ulice všechny rozhlasové vlny, je samozřejmě přehnaná. Krystalka totiž žádnou energii nevyrábí ani nevysílá – pouze zachytává nepatrnou část signálu, který už kolem ní prochází.

Takže zatímco jedni hledali nejlepší místo pro anténu, druzí možná hledali, kam odložili sekeru. A to všechno kvůli rádiu, které nemělo ani jednu baterii!

Mohlo rádio hrát přímo na lidský jazyk?

Mezi nejpodivnější historky spojené s krystalkami patří vyprávění o lidech, kteří údajně slyšeli rozhlas po přiložení kovových kontaktů na mokrý jazyk.

Zní to jako trik z pouťového představení. Vysvětlení bývá jednoduché: sliny vedou elektrický proud a proto prý fungují jako usměrňovač.

Jenže tady bychom měli přibrzdit. Vodivost slin sama o sobě nestačí k tomu, aby se z jazyka stal spolehlivý detektor rozhlasového signálu. K usměrňování je potřeba vhodná nelineární vlastnost elektrického kontaktu nebo jiný odpovídající detekční mechanismus.

Bez konkrétního zapojení a důvěryhodného popisu experimentu proto nelze tuto historku považovat za obecně ověřený trik, který funguje každému.

Je možné, že se v některých vzpomínkách smísily různé pokusy s kovovými kontakty, krystalovými detektory a tělem jako částí elektrického obvodu. Dokud ale neznáme přesné podmínky, je lepší nechat příběh v kategorii neověřených radioamatérských historek.

A rozhodně není důvod zkoušet podobné experimenty s neznámým elektrickým zapojením.

Zákopová rádia ze žiletek: když se technika musela obejít bez obchodu

Za druhé světové války vznikaly improvizované krystalové přijímače, které jsou známé pod anglickým názvem foxhole radios, tedy zákopová rádia.

Vojáci v některých případech využívali jednoduché součástky a materiály, které měli po ruce. Namísto klasického krystalového detektoru mohl posloužit improvizovaný kontakt kovu s jiným materiálem, například se žiletkou a tuhou z tužky.

Takové konstrukce nebyly jen legendou. Historické prameny a dobové fotografie dokládají používání improvizovaných přijímačů, mimo jiné v souvislosti s boji v Itálii.

Jak to fungovalo? Kovová žiletka a kontakt z tuhy mohly za vhodných podmínek vytvořit detektor, který usměrňoval přijímaný vysokofrekvenční signál. V kombinaci s anténou, ladicím obvodem a sluchátky tak bylo možné zachytit rozhlasové vysílání.

Samozřejmě to nebylo tak spolehlivé jako moderní rádio. Citlivost závisela na materiálech, kvalitě kontaktu, anténě a síle vysílače. Někdy bylo nutné jednotlivé části dlouho nastavovat a hledat vhodný bod dotyku.

Proč byla krystalka v takových podmínkách zajímavá? Protože nepotřebovala baterie ani vlastní napájení a sama aktivně nevysílala rádiový signál. To ji činilo užitečnou tam, kde bylo potřeba vystačit s minimem prostředků a kde mohlo být aktivní vysílání nežádoucí.

Je přitom důležité neplést si přijímač s vysílačem. Běžné elektronkové rádio samo o sobě nevysílá program do okolí. Některé přijímače ale mohou vytvářet slabé nežádoucí signály, například z místního oscilátoru, které lze za určitých okolností zachytit.

Příběh zákopové krystalky je proto ještě zajímavější bez přehnaných legend: ukazuje, jak daleko může dojít lidská vynalézavost, když člověk potřebuje poslouchat zprávy a nemá k dispozici běžnou techniku.

Pro další čtení:

• Computer History Museum – historie krystalových detektorů
• U.S. Naval History and Heritage Command – operace u Anzia v roce 1944

Smutný konec jedné éry? Česká krystalka dnes

Pokud si dnes chceš krystalku postavit, narazíš na problém, který by naše předky možná ani nenapadl: v Česku už nejsou k dispozici někdejší silné rozhlasové vysílače Českého rozhlasu na středních a dlouhých vlnách.

Český rozhlas ukončil vysílání na těchto pásmech 31. prosince 2021. Legendární vysílač Liblice pak ještě od října 2023 do konce března 2025 využívalo Country Radio. Jeho vysílání na střední vlně skončilo rovněž.

To ale neznamená, že se v Česku nedá zachytit žádný signál AM. Zahraniční vysílače mohou být za vhodných podmínek slyšitelné i na jednoduchém přijímači. Záleží na vzdálenosti, výkonu vysílače, denní době, rušení, anténě a kvalitě samotné krystalky.

Jen už nemůžeš spoléhat na to, že v každém městě zachytíš silný domácí vysílač tak snadno jako kdysi.

Pro dnešního stavitele existuje několik možností: experimentovat s dostupným rozhlasovým vysíláním, hledat vhodný zahraniční signál nebo použít nízkovýkonový zkušební vysílač v souladu s platnými předpisy. Právě poslední možnost umožňuje pochopit princip krystalky i tam, kde je běžný příjem obtížný.

Důležité je pouze počítat s tím, že krystalka není zesilovač. Pokud je signál slabý, sama si ho nedokáže zesílit. Její kouzlo spočívá v jednoduchosti, nikoli v zázračném výkonu.

Aktuální informace o vypnutí vysílačů najdeš zde:

• Český rozhlas – informace o vypnutí středních a dlouhých vln
• Český rozhlas – konec vysílání Country Radia z Liblic v roce 2025

Proč nás krystalka pořád fascinuje?

Možná proto, že představuje něco, co je v dnešní době plné nabíječek, displejů, aktualizací a složitých technologií téměř neuvěřitelné.

Pár součástek, kus drátu a sluchátka. Žádná baterie. Žádná zásuvka. A když se všechno podaří, ozve se lidský hlas, který k tobě putoval vzduchem z vysílače vzdáleného desítky nebo stovky kilometrů.

Krystalka není nejvýkonnější rádio na světě a rozhodně neumí všechno. Její jednoduchost však ukazuje základní princip radiotechniky lépe než mnoho složitých zařízení: vysílač vytvoří elektromagnetické vlny, anténa je zachytí a přijímač z nich získá zvukovou informaci.

A právě v tom je její skutečné kouzlo.

Není to perpetuum mobile ani kouzelná krabička, která vyrábí energii z ničeho. Je to chytrý technický vynález, který dokáže pracovat s nepatrným množstvím energie a proměnit ho v něco, čemu rozumí každý z nás — v hudbu, zprávy nebo hlas člověka na druhém konci rádiového spojení.

A tak až někdy narazíš na starou krystalku, neber ji jen jako kus nostalgie. Je to připomínka doby, kdy se lidé učili rozumět novému světu tím, že si ho sami stavěli.

A kdo ví? Možná právě v tom je její největší odkaz: někdy stačí pár součástek, trochu trpělivosti a chuť zjistit, jak věci doopravdy fungují.
